Арочная кровельная вентиляционная система TTC представляет собой продукт нового поколения для естественной вентиляции, разработанный и созданный нашей компанией на основе углубленного изучения и анализа отечественных аналогов, а также с использованием передовых технологий международных аналогов.
Описание
маркер
Арочная кровельная вентиляционная система
Описание продукции
Арочная кровельная вентиляционная система TTC представляет собой продукт нового поколения для естественной вентиляции, разработанный и созданный нашей компанией на основе углубленного изучения и анализа отечественных аналогов, а также с использованием передовых технологий международных аналогов. Арочная кровельная вентиляционная система прошла многопрофильные оптимизационные испытания по организации воздушных потоков и многократную оптимизацию и усовершенствование конструкции, благодаря чему достигнут международный передовой уровень. Арочная кровельная вентиляционная система является усовершенствованным сменяемым продуктом для естественной вентиляции высокотемпературных производственных цехов.
Благодаря обтекаемой конструкции арочная кровельная вентиляционная система TTC обладает выдающимися преимуществами: низкое сопротивление вытяжке и высокая эффективность вентиляции. По сравнению с прежними зенитными фонарями коэффициент расхода воздуха повысился с 0,4–0,45 до 0,8–0,85, что позволило увеличить эффективность вытяжки данного продукта на 100%. Кроме того, конструкция данной арочной кровельной вентиляционной системы обладает отличными характеристиками защиты от дождя, снега и ветра. Любое направление или сила ветра не влияют на эффективность вытяжки арочной кровельной вентиляционной системы, поэтому не требуется дополнительная установка ветрозащитных экранов.
Арочная кровельная вентиляционная система TTC отличается малым собственным весом, эстетичным внешним видом, удобством монтажа, отсутствием необходимости в техническом обслуживании, отсутствием вибрации, низким потреблением электроэнергии и другими характеристиками. Кроме того, цветовая гамма поверхности данного продукта имеет широкий диапазон выбора, что позволяет удовлетворить различные требования разных пользователей. Благодаря этому данный продукт широко применяется для вентиляции различных производственных цехов в таких отраслях, как электроэнергетика, металлургия, химическая промышленность, нефтяная промышленность, машиностроение и другие.
Принцип работы
Основным типом вентиляции для арочной кровельной вентиляционной системы TTC является естественная вентиляция, которая осуществляется за счет теплового напора, создаваемого разницей температур внутри и снаружи помещения, а также ветрового напора. В случаях, когда естественная вентиляция не может достичь ожидаемого эффекта, возможно использование вспомогательного вентилятора для дополнительной подачи кинетической энергии с целью обеспечения эффекта отвода тепла и дыма.
Конструктивные типы
Арочная кровельная вентиляционная система TTC подразделяется на два типа: открытого типа и открываемо-закрываемого типа:
1.Арочная кровельная вентиляционная система TTC открытого типа состоит из наружного ограждающего листа, каркаса, дождезащитного листа (направляющего листа), верхнего закрывающего листа, водосточного желоба, водосточной трубы, примыкающего листа и соединительных элементов.
2.Арочная кровельная вентиляционная система TTC открываемо-закрываемого типа состоит из наружного ограждающего листа, каркаса, дождезащитного листа (направляющего листа), верхнего закрывающего листа, исполнительного механизма, водосточного желоба, водосточной трубы, клапанной пластины, передаточного механизма, примыкающего листа и соединительных элементов.
Выбор продукции
Сначала необходимо выбрать размер горловины и модель в соответствии с температурным напором для вытяжки, затем рассчитать общий объем вентиляции, исходя из объема вытяжки на погонный метр, и определить общую длину арочной кровельной вентиляционной системы. После этого, используя метод расчета естественной вентиляции, следует проверить, удовлетворяет ли площадь вытяжки выбранной арочной кровельной вентиляционной системы требованиям естественной вентиляции. Если требования не удовлетворяются, необходимо произвести повторный выбор до тех пор, пока требования естественной вентиляции не будут выполнены.
Расположение арочных кровельных вентиляционных систем может быть как однорядным, так и двухрядным. Они могут быть установлены на коньке двускатной кровли, а также на скатной кровле.
Существует несколько способов соединения арочной кровельной вентиляционной системы с кровельной системой. Подходящий способ соединения определяется в соответствии с фактическими условиями конкретного проекта.
Характеристики продукции
Гибкость конструктивного решения позволяет применять на кровлях любой конструкции.
Высокая несущая способность конструкции; за счет проектных решений удовлетворяет требованиям по нагрузкам для любого региона.
Подходит для различных типов производственных цехов: обеспечивает защиту от кислот, высоких температур, воды и влаги; отличается длительным сроком службы.
Высокая эффективность вентиляции; в любое время и в любом регионе исключена проблема обратного задувания дождя, снега и ветра, характерная для старых зенитных фонарей.
Минимальные эксплуатационные расходы после монтажа; представляет собой разовое вложение средств, сопоставимое по сроку службы со сроком эксплуатации самого здания.

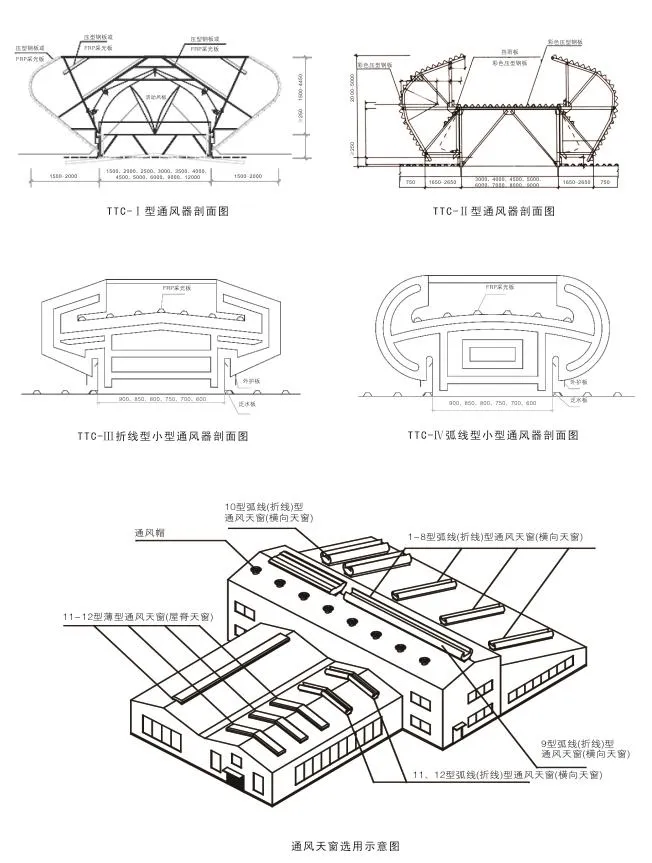

Конструкция арочной кровельной вентиляционной системы
